Universelle Einsatzmöglichkeiten
des Trigger Scan Systems

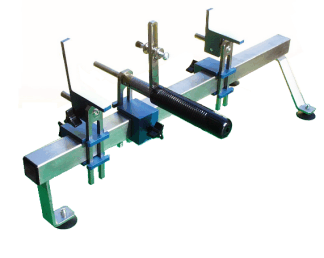

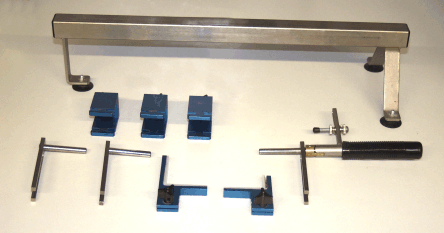

		Die zum Lieferumfang gehörende Halterung nimmt je nach Bedarf verschiedensten Waffenarten und Geräte auf. Sie kann für kleine Pistolen ebenso eingestellt werden, wie für große Matchgewehre. Bei der Federmessung dient sie als Basis für das Messgerät und die Federaufnahme. Bei der Messung anderer Geräte bietet der modulare Aufbau vielseitige Möglichkeiten das Untersuchungsobjekt einzuspannen. Die Halter sind in Höhe, Abstand und Seitenrichtung verstellbar und können um beidseitig geschwenkt werden. Zudem sind sie auf Umschlag in die T-Führungen einsetzbar.

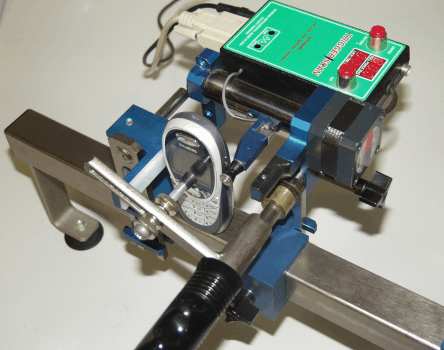

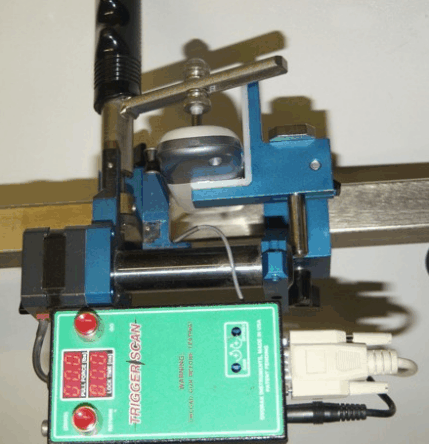

Nachfolgend einige Beispiele: Messung eines Tasters am Beispiel eines Handys
		Eine sauber fühlbare Drucksignatur ist bei elektronischen Geräten ein wichtige Kriterium für die Bedienfreundlichkeit. Der Benutzer soll klar erkennen können, das sein Gerät schaltet. Außerdem ist eine Mindestkraft erforderlich, die eine Fehlbedienung oder versehentliche Bedienung verhindert. Mit der Trigger Scan System kann man nicht nur die Charakteristik und deren Wiederholgenauigkeit prüfen, sondern auch den mechanischen Schaltpunkt in eine Relation zu dem Schliessen des Kontaktes bringen. So prüft man ob der fühlbare Widerstand auch wirklich der Schaltvorgang ist oder ob der Kontakt bereits deutlich vor- oder nachher geschlossen wird.

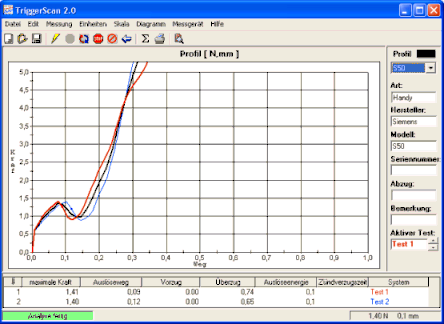

		Die Grafik zeigt an, dass der fühlbare "Klick nach ca. 0,1 mm der Knopfbewegung erfolgt und eine Kraft von 1,4 Newton (ca. 140 Gramm) erfordert.

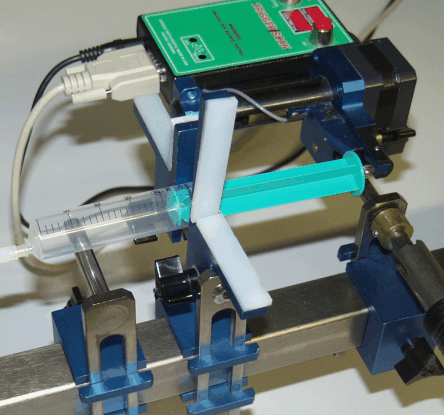

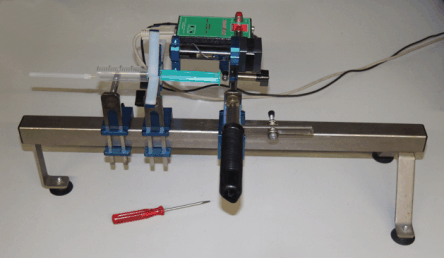

Der Kraftverlauf beim Betätigen eine Kanüle

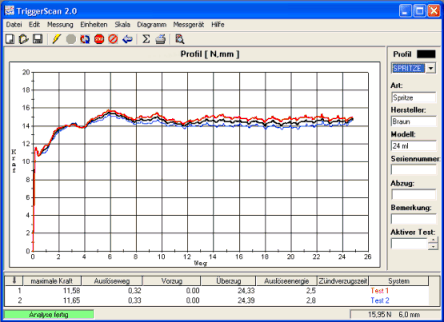

		Für den Hersteller von Kanülen kann es von Bedeutung sein, welcher Kraftaufwand erforderlich ist, um die Spritze zu betätigen. Die Anlaufreibung, die Reibung entlang der Wandung, sowie der Widerstand durch die ausströmende Flüssigkeit erfordern bei der Betätigung eine bestimmte Kraft, die mit unserem System ohne weiteres gemessen werden kann. Zudem können die Ursachen für Schwankungen lokalisiert werden. In der nachstehenden Grafik ist z.B. ein deutlicher Anstieg nach ca. 6 mm Wegstrecke zu verzeichnen.

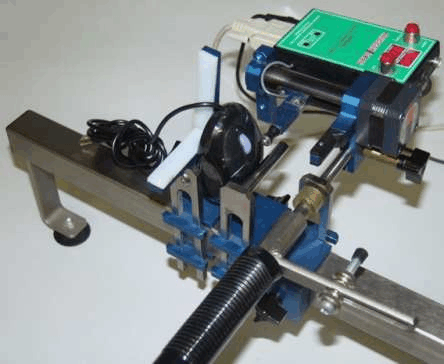

Der Mausklick sichtbar gemacht Wenn sie bis hier hin gekommen sind, haben sie ihre Maus sicher vielfach betätigt. Auch den berühmten "Mausklick" knann man mit unserem System messen und sichtbar machen.		Die mit dem Gerät gelieferte Halterung ist zwar keine Mausefalle, sie kann aber auch solche Mäuse bei der Messung halten. Auch hier kann man wieder das elektrische Schaltverhalten mit der mechanischen Bewegung in eine graphische Relation bringen und so überprüfen.

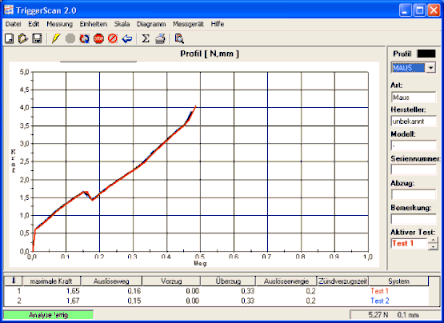

		Unsere Maus reagiert bei ca. 1,5 Newton und nach ca. 0,15 mm Weg. Die Werte sind damit ähnlich wie bei dem Schalter am Handy.
